- Учтем привязку к местности, наличию дорог, зависимость от близко расположенных сооружений
- Обеспечим удобство обслуживания подстанции (расположение ячеек, коридоров обслуживания)
- Уменьшим по потребности габаритные размеры путем объединения отсеков, исключения коридоров обслуживания или замену стандартного оборудования на оборудование с минимально допустимыми размерами с сохранением функций (например, замена КСО трехсотой серии на моноблок).
Хит
Гарантия 2 года
Описание

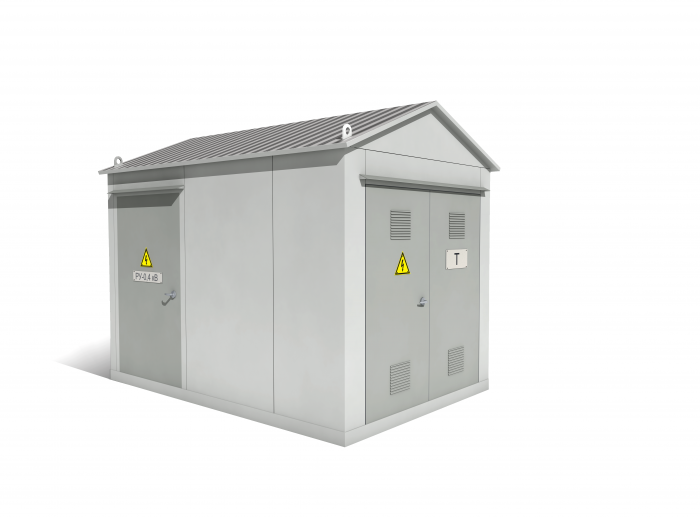

КТП (комплектная трансформаторная подстанция) — это электрическая установка, которая рассчитана на прием электрической энергии высокого напряжения и преобразование ее в низкое напряжение для возможности последующего распределения электроэнергии потребителям бытовой сети. КТП включает в себя РУВН — устройство, способное распределять среднее напряжение (до 35 кВ), РУНН — устройство, способное распределять низкое напряжение (до 1 кВ), силовой понижающий трансформатор и различные дополняющие конструкции, которые могут изготавливаться по необходимости.
ЭТЗ «Энергорегиион» уже много лет поставляет КТП на предприятия нефтегазового, промышленного, добывающего, энергетического и строительного комплексов страны. Имеем партнерские отношения и прямые договора на поставку комплектующих ведущих мировых производителей в области электротехнических товаров. Также завод получил статус бронзового сертифицированного партнера-сборщика Schneider Electric, что гарантирует новый уровень качества сборки электрощитовых изделий, подтвержденный производителем.
ЛЕНТОЧКИН МАКСИМ
Начальник отдела проектных продаж
Начальник отдела проектных продаж
От вас потребуется только заполнить опросный лист или прислать схему и участвовать в
согласованиях, все остальное сделаем мы!"
Характеристики
Структура условного обозначения
| ХКТПХ(Х)-Х/Х/Х-х/х-ХХ |
Количество силовых трансформаторов (если более одного) |
| ХКТПХ(Х)-Х/Х/Х-х/х-ХХ | Комплектная трансформаторная подстанция |
| ХКТПХ(Х)-Х/Х/Х-х/х-ХХ |
Тип исполнения: С – столбовая; Ш – шкафная; К – киосковая; У – утепленная; Б – бетонная; В - внутрецеховая. |
| ХКТПХ(Х)-Х/Х/Х-х/х-ХХ |
Схема электрического соединения РУВН: Т – тупиковая; П - проходная. |
| ХКТПХ(Х)-Х/Х/Х-х/х-ХХ | Мощность силового трансформатора, кВА. |
| ХКТПХ(Х)-Х/Х/Х-х/х-ХХ | Класс напряжения РУВН 6 или 10кВ. |
| ХКТПХ(Х)-Х/Х/Х-х/х-ХХ | Номинальное напряжение РУНН 0,4кВ. |
| ХКТПХ(Х)-Х/Х/Х-х/х-ХХ |
Исполнение высоковольтного ввода 6(10)кВ: В – воздушный; К – кабельный. |
| ХКТПХ(Х)-Х/Х/Х-х/х-ХХ |
Исполнение низковольтного вывода 0,4кВ: В – воздушный; К – кабельный. |
| ХКТПХ(Х)-Х/Х/Х-х/х-ХХ |
Климатическое исполнение и категория размещения по ГОСТ15150-69. |
Основные параметры
| Наименование параметра | Значение параметра |
| Мощность силового трансформатора, кВА | 100; 160; 250; 400; 630; 1000; 1250; 1600; 2500 |
| Номинальное напряжение на стороне высокого напряжения, кВ | 6; 10 |
| Наибольшее рабочее напряжение на стороне высокого напряжения, кВ | 7,2; 12 |
| Номинальное напряжение на стороне низкого напряжения, кВ | 0,4; 0,23 |
| Ток термической стойкости в течении 1 сек. на стороне высокого напряжения, кА | 20 |
| Ток электродинамической стойкости на стороне высокого напряжения, кА | 41 |
| Ток термической стойкости в течении 1 сек. на стороне низкого напряжения, кА | 20 |
| Ток электродинамической стойкости на стороне низкого напряжения, кА | 30 |
| Уровень изоляции по ГОСТ 1516.1 | нормальная |
| Климатические условия размещения | У1, УХЛ1, ХЛ1 |
| Степень защиты оболочки | IP23 |
|
Сопротивление изоляции, Мом, не менее: - со стороны ВН - со стороны НН |
1000 Мом 1 Мом |
| Тип | Средневольтное оборудование |
